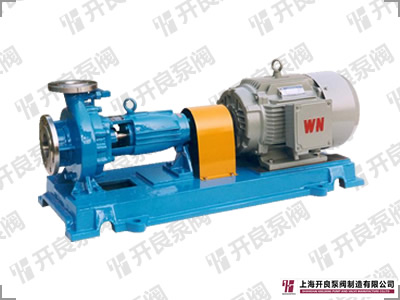

产品名称：IH型化工离心泵

IH型化工泵产品概述

IH型化工泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效采用国际标准ISO2858-1975（E），是一种用以取代F型耐腐蚀泵更新换代的节能产品，适用于化工、石油、冶金、电站、食品、制药、合成纤维等部门输送温度在-20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。
IH型化工泵的性能范围（按设计点）
流量Q：6.3～400 m³/h
扬程H：5～125m
泵的最高工作设计压力为1.6MPa

IH型化工泵型号意义

型号泵进口-出口-叶轮 (mm)(mm)(mm)	流量 (m 3 /h)	扬程 (m)	配用电机		效率 (%)
型号泵进口-出口-叶轮 (mm)(mm)(mm)	流量 (m 3 /h)	扬程 (m)	型号	功率(KW)	效率 (%)
IH50-32-125	12.5	20	Y90L-2	2.2	60
IH50-32-125	6.3	5	Y801-4	0.55	54
IH50-32-160	12.5	32	Y100L-2	3	54
IH50-32-160	6.3	8	Y801-4	0.55	48
IH50-32-200	12.5	50	Y132S 1-2	5.5	48
IH50-32-200	6.3	12.5	Y802-4	0.75	42
IH50-32-250	12.5	80	Y160M 1-2	11	38
IH50-32-250	6.3	20	Y90S-4	1.5	32
IH65-50-125	25	20	Y100L-2	3	69
IH65-50-125	12.5	50	Y901-4	0.55	64
IH65-50-160	25	32	Y132S 1-2	0.5	65
IH65-50-160	12.5	5	Y802-4	0.75	60
IH65-40-200	25	50	Y132S 2-2	7.5	60
IH65-40-200	12.5	12.5	Y90S-4	1.1	55
IH65-40-250	25	80	Y160M 2-2	15	50
IH65-40-250	12.5	20	Y100L 1-4	2.2	46
IH80-65-125	50	20	Y132S 1-2	5.5	75
IH80-65-125	25	5	Y802-4	0.75	71
IH80-65-160	50	32	Y132S 2-2	7.5	73
IH80-65-160	25	8	Y90L-4	1.5	69
IH8050-200	50	50	Y160M 2-2	15	69
IH80-50-200	25	12.5	Y100L 1-4	2.2	65
IH80-50-250	50	80	Y180M-2	22	63
IH80-50-250	25	20	Y100L 2-4	3	60
IH80-50-315	50	125	Y200L 2-2	37	54
IH80-50-315	25	32	Y132S-4	5.5	52
IH100-80-125	100	20	Y160M 1-2	11	78
IH100-80-125	50	5	Y90L-4	1.5	75
IH100-80-160	100	32	Y160M 2-2	15	78
IH100-80-160	50	8	Y100L 1-4	2.2	75
IH100-65-200	100	50	Y180M-2	22	76
IH100-65-200	50	12.5	Y112M-4	4	73
IH100-65-250	100	80	Y200L 2-4	37	72
IH100-65-250	50	20	Y132S-4	5.5	69
IH100-65-315	100	125	Y280S-2	75	66
IH100-65-315	50	32	Y160M-4	11	63
IH125-100-200	200	50	Y225M-2	45	81
IH125-100-200	100	12.5	Y132M-4	7.5	76
IH125-100-250	200	80	Y280S-2	75	78
IH125-100-250	100	20	Y160M-4	11	76
IH125-100-315	100	32	Y160L-4	15	73
IH125-100-400	100	50	Y200L-4	30	65
IH150-125-250	200	20	Y180M-4	18.5	81
IH150-125-315	200	32	Y200L-4	30	79
IH200-150-250	400	20	Y225S-4	37	79
IH200-150-315	400	32	Y225M-4	45	79
IH200-150-400	400	50	Y280S-4	75	77

品型号	电机型号	外形及安装尺寸																			配基
	功率(KW)	A	L1	L2	L3	L4	a	f	x	L5	B2	B3	B4/B5	h1	h2/h2	h3	H	H1	H2	n-d	础泵
IH65-50-125	YB132S1-2/5.5	80	1020	190	660	510	80	385	100	1075	450	400	210/240	112	315/430	30	197	337	490	4-φ24	3
IH65-50-160	YB801-4/0.55	80	820	150	540	330	80	385	100	895	360	320	150/225	132	170/325	25	217	377	462	4-φ19	1
	YB802-4/0.75
	YB90S-4/1.1					360				920			155/225		190/340				467
	YB90L-4/1.5		920	170	600	385				950	390	350				30					2
	YB100L-2/3.0					430				995			180/225		245/370				487
	YB112M-2/4.0					460				1025			190/225		265/385				490
	YB132S1-2/5.5		1020	190	660	510				1075	450	400	210/240		315/430	30	212	372	515	4-φ24	3
	YB132S2-2/7.5
	YB160M1-2/11		1140	210	740	655				1220	490	440	255/240		385/485				557		4
IH65-40/200	YB90S-4/1.1	80	920	170	600	360	100	385	100	945	390	350	155/225	160	190/340	30	245	425	495	4-φ19	2
	YB90L-4/1.5					385				970
	YB100L-4/2.2					430				1015			180/225		245/370				515
	YB132S1-2/5.5		1020	190	660	510				1095	450	400	210/240		315/430	30	260	440	543	4-φ24	3
	YB132S2-2/7.5
	YB160M1-2/11		1140	210	740	655				1240	490	440	255/240		385/485				585		4
	YB160M2-2/15
IH65-40-250	YB100L1-4/2.2	95	1020	190	660	430	100	500	100	1130	450	400	180/225	180	245/370	30	265	490	535	4-φ24	3
	YB100L2-4/3.0
	YB112M-4/4.0					460				1160			190/225		265/385				538
	YB160M1-2/11		1270	225	840	655				1355	540	490	255/240				300	525	625		5
	YB160M2-2/15														385/485
	YB160L-2/18.5					695				1395
	YB180M-2/22					730				1420			285/240		430/525				645
	YB200L1-2/30		1420	250	940	803				1503	610	550	310/390		475/590	40	320	545	710	4-φ28	6
IH65-40/315	YB100L2-4/3.0	95	1140	210	740	430	125	500	100	1155	490	440	180/225	200	245/370	30	300	550	570	4-φ24	4
	YB112M-4/4.0					460				1185			190/225		265/385				573
	YB132S-4/5.5					510				1235			210/240		315/430				598
	YB132M-4/7.5					550				1275
	YB160M2-2/15		1270	225	840	655				1380	540	490	255/240		385/485		320	570	645		5
	YB160L-2/18.5					695				1420
	YB180M-2/22					730				1455			285/240		430/525				665
	YB200L1-2/30		1420	250	940	803				1528	610	550	310/290		475/590	40	340	590	730	4-φ28	6
	YB200L2-2/37
	YB225M-2/45					840				1565			345/290		530/615
IH80-65-125	YB80M-4/0.55	80	820	150	540	330	100	385	100	915	360	320	150/225	132	170/325	25	217	377	462	4-φ19	1
	YB802-4/0.75
	YB90S-4/1.1					360				945			155/225		190/340				467
	YB90L-4/1.5		920	170	600	385				970	390	350									2
	YB112M-2/4.0					460				1045			190/225		265/385	30			490
	YB132S1-2/5.5		1020	190	660	510				1095	450	400	210/240		315/430				515	4-φ24	3
	YB132S2-2/7.5
	YB160M1-2/11		1140	210	740	655				1240	490	440	255/240		385/485		232	392	557		4
IH80-65-160	YB90S-4/1.1	80	920	170	600	360	100	385	100	945	390	350	155/225	160	190/340	30	245	425	495	4-φ19	2
	YB90L-4/1.5					385				970
	YB100L1-4/2.2					430				1015			180/225		245/370				515
	YB132S1-2/5.5		1020	190	660	510				1095	450	400	210/240		315/430		245	425	543	4-φ24	3
	YB132S2-2/7.5
	YB160M1-2/11		1140	210	740	655				1240	490	440	255/240		385/485		260	440	585		4
	YB160M2-2/15
IH80-50-200	YB90L-4/1.5	80	920	170	600	385	100	385	100	970	390	350	155/225	160	190/340	30	245	445	495	4-φ18.5	2
	YB100L1-4/2.2					430				1015			180/225		245/370				515
	YB100L2-4/3.0
	YB112M-4/4.0					460				1045			190/225		265/385				518
	YB132S2-2/7.5		1020	190	660	510				1095	450	400	210/240		315/430				543	4-φ24	3
	YB160M1-2/11		1140	210	740	655				1240	490	440					260	460			4
	YB160M2-2/15									1280			255/240		385/485				585
	YB160L-2/18.5					695
	YB180M-2/22					730				1315			285/240		430/525		260	460	605
IH80-50-250	YB100L1-4/2.2	95	1020	190	660	430	125	500	100	1155	450	400	180/225	180	245/370	30	265	490	535	4-φ24	3
	YB100L2-4/3.0
	YB112M-4/4.0					460				1185			190/225		265/385			505	538
	YB132S-4/5.5		1140	210	740	510				1235	490	440	210/240		315/430		280		578		4
	YB132M-4/7.5					550				1275
	YB160M2-2/15		1270	225	840	655				1380	540	490	255/240		385/485		300	525	625		5
	YB160L-2/18.5					695				1420
	YB200L1-2/30		1420	250	940	803				1528	610	550	310/290		475/590	40	320	545	715	4-φ28	6
	YB200L2-2/37
	YB225M-2/45					840				1565			345/290		530/615				730
IH80-50-315	YB112M-4/4.0	95	1140	210	740	460	125	500	100	1135	490	440	190/225	225	265/385	30	325	605	598	4-φ24	4
	YB132S-4/5.5					510				1235			210/240		315/430				623
	YB132M-4/7.5					550				1275
	YB160M-4/11		1270	225	840	655				1380	540	490	255/240		385/485	40	345	625	670		5
	YB200L1-2/30		1420	250	940	803				1528			310/290		475/590	40	365	645	755	4-φ28	6
	YB200L2-2/37										610	550
	YB225M-2/45					840				1565			345/290		530/615
	YB25M-2/55		1620	290	1060	935				1660	660	600	385/330		575/740		385	665	875		7
	YB280S-2/75		1820	320	1200	1010				1735	730	670	410/330		640/800		385	665	905		8
IH100-80-125	YB90S-4/1.1	95	920	170	600	360	100	385	100	945	390	350	155/225	160	190/340	30	245	425	495	4-φ19	2
	YB90L-4/1.5					385				970
	YB100L1-4/2.2					430				1015			180/225		245/370				515
	YB100L2-4/3.0
	YB132S2-2/7.5		1020	190	660	510				1095	450	400	210/240		315/430		245	425	543	4-φ24	3
	YB160M1-2/11		1140	210	740	655				1240	490	440	255/240		385/485		260	440	585		4
	YB160M2-2/15
IH100-80-160	YB90L-4/1.5	95	1020	190	660	385	100	500	100	1085	450	400	155/225	160	190/340	30	245	445	495	4-φ24	3
	YB100L1-4/2.2					430				1130			180/225		245/370				515
	YB100L2-4/3.0
	YB112M-4/4.0					460				1160			190/225		365/385				518
	YB132S2-2/7.5		1140	210	740	510				1210	490	440	210/240		315/430		260	460	558		4
	YB160M1-2/11		1270	225	840	655				1355	540	490					280	480			5
	YB160M2-2/15												255/240		255/240				605
	YB160L-2/18.5					695				1395
	YB180M-2/22					730				1430			285/240		430/525				625
	YB200L1-2/30		1420	250	940	803				1503	610	550	310/290		475/590	40	300	500	690		6
IH100-65-200	YB100L2-4/3.0	95	1140	210	740	430	100	500	100	1170	490	440	180/225	180	245/370	30	280	505	550	4-φ24	4
	YB112M-4/4.0					460				1200			190/225		265/385				553
	YB132S-4/5.5					510				1250			210/240		315/430				578
	YB132M-4/7.5					550				1290
	YB160M2-2/15		1270	225	840	655				1395	540	490	255/240		385/485		300	525	625		5
	YB160L-2/18.5					695				1435
	YB180M-2/22					730				1470			285/240		430/525	40			645
	YB200L1-2/30		1420	250	940	803				1543	610	550	310/290		475/590		300	545	710	4-φ28	6
	YB200L2-2/37
	YB225M-2/45					340				1580			345/290		530/615		320	545	710
IH100-65-250	YB112M-4/4.0	110	1140	210	740	460	125	500	140	1225	490	440	190/225	200	265/385	30	300	590	573	4-φ24	4
	YB132S-4/5.5					510				1275			210/240		315/430				598
	YB132M-4/7.5					550				1215
	YB160M-4/11		1270	225	840	665				1420	540	490	255/240		385/485		320	570	645		5
	YB200L1-2/30					803				1570			310/290		475/590	40	340	590	736	4-φ28	6
	YB200L2-2/37		1420	250	940						610	550
	YB225M-2/45					870				1635			345/290		530/615		340	590	750
	YB250M-2/55		1620	290	1060	935				1700	660	660	385/290		575/740		360	610	850		7
	YB280S-2/75		1820	320	1200	1010				1775	730	670	410/330		640/850		360	610	880		8
IH100-65-315	YB132M-4/7.5	110	1270	225	840	550	125	530	140	1345	540	490	210/240	225	315/430	30	345	625	643	4-φ28	5
	YB160M-4/11					655				1450			255/240		385/485				670
	YB160L-4/15		1420	250	940	695				1490	610	550				40	365	645	670	4-φ24	6
	YB180M-4/18.5					730				1525			285/240		430/525				710
	YB225M-2/45		1620	290	1060	870				1665	660	600	345/290		530/615				755		7
	YB250M-2/55					935				1730			385/330		575/740		385	665	875
	YB280S-2/75		1820	320	1200	1010				1805	730	670	410/330		640/850		385	665	905		8
	YB280M-2/90					1060				1855
	YB315S-2/110		1760	280	1200	1170				1965	810	750	530/400		760/1020						9
	YB315M1-2/132		1760			1220				2015
IH125-100-200	YB315S-4/5.5	110	1140	210	740	510	125	500	140	1275	490	440	210/240	200	315/430	30	300	580	598	4-φ24	4
	YB132M-4/7.5					550				1315
	YB160M-4/11		1270	225	840	655				1420	540	490	225/240		385/485		320	600	645		5
	YB200L2-2/37		1420	250	940	803				1568	610	550	310/290		475/590	40	340	620	730	4-φ28	6
	YB225M-2/45					840				1605			345/290		530/615		340	620	730
	YB250M-2/55		1620	290	1060	935				1700	660	600	385/330		575/740		360	640	850		7
	YB280S-2/75		1820	320	1200	1010				1775	730	670	410/330		640/850		360	640	880		8
IH125-100-250	YB132M-4/7.5	110	1270	225	840	550	145	530	140	1360	540	490	210/240	225	315/430	30	345	645	643	4-φ28	5
	YB160M-4/11					655				1465			255/240		385/485				670
	YB160L-4/15		1420	250	940	695				1505	610	550				40	365	625	690		6
	YB180M-4/18.5					730				1540			285/240		430/525		385	665	710
	YB250M-2/55		1620	290	1060	935				1745	660	600	385/330		575/740				875		7
	YB280S-2/75		1820	320	1200	1010				1820	730	670	410/330		640/850				905		8
	YB280M-2/90					1060				1870
	YB315S2-2/110		1760	280	1200	1170				1980	810	750	530/400		760/1020						9
	YB315M1-2/132		1760			1270				2030
IH125-100-315	YB160M-4/11	110	1270	225	840	655	140	530	140	1465	540	490	255/240	250	385/485	40	370	685	695	4-φ28	5
	YB160L-4/15		1420	250	940	695				1505	610	550	285/240				390	705	715		6
	YB180M-4/18.5					730				1540					430/525				735
	YB180L-4/22					750				1560
	YB200L-4/30					803				1613			310/290		475/590				780
	YB225S-4/37					845				1655			345/290		530/615
	YB280S-2/75		1820	320	1200	1010				1820	730	670	410/330		640/850		410	725	930		8
	YB280M-2/90					1060				1870
	YB315S-2/110		1760	280	1200	1170				1980	810	750	530/400		760/1020				725		9
	YB315M1-2/135					1270				2030
	YB315L1-2/160					1390				2120
IH125-100-400	YB180M-4/18.5	130	1620	290	1060	730	140	530	140	1540	660	600	285/240	280	430/525	40	440	795	785	4-φ28	7
	YB180L-4/22					750				1560
	YB200L-4/30					803				1613			310/290		475/590				836
	YB225S-4/37					845				1655			345/290		530/615				850
	YB225M-4/45					870				1680
	YB250M-4/55					935				1745			385/330		575/740				930
IH150-125-250	YB160L-4/15	110	1420	250	940	695	140	530	140	1505	610	550	255/240	250	385/485	40	390	745	715	4-φ28	6
	YB180M-4/18.5					730				1540			285/240		430/525				735
	YB180L-4/22					750				1560
	YB220L-4/30					803				1613			310/290		475/590				780
	YB225S-4/37					845				1655			345/290		530/615
IH150-125-315	YB180M-4/18.5	130	1620	290	1060	730	140	530	140	1540	660	600	285/240	280	430/525	40	440	795	785	4-φ28	7
	YB180L-4/22					750				1560
	YB200L-4/30					803				1613			310/290		475/590				830
	YB225S-4/37					840				1650			345/290
	YB225M-4/45					870				1680					530/615
	YB250M-4/55					935				1745			385/330		575/740
IH150-125-400	YB200M-4/30	110	1620	290	1060	803	140	530	140	1613	660	600	310/290	315	475/590	40	475	875	865	4-φ28	7
	YB225S-4/37					845				1655			325/290		530/615
	YB225M-4/45					870				1680
	YB250M-4/55					935				1745			385/330		575/740				965
	YB280S-4/75		1820	320	1200	1010				1820	730	670	410/330		640/580				995		8
	YB280M-4/90					1060				1870
IH200-150-250	YB200L-4/30	130	1620	290	1060	803	160	530	180	1673	660	600	310/290	280	475/590	40	440	815	830	4-φ28	7
	YB225S-4/37					840				1710					530/615
	YB225M-4/45					870				1740			345/290
	YB250M-4/55					935				1805			385/330		575/740				930
	YB280S-4/75		820	320	1200	1010				1880	730	670	410/330		640/850				960		8
IH200-150-315	YB200L-4/30	130	1820	320	1200	803	160	670	180	1813	730	670	310/290	315	475/590	40	475	875	865	4-φ28	8
	YB225S-4/37					845				1855			345/290		530/615
	YB225M-4/45					870				1880
	YB250M-4/55					935				1945			385/330		575/740				965
	YB280S-4/75					1010				2020			410/330		640/850				995
	YB280M-4/90					1060				2070
IH200-150-400	YB250M-4/25	130	1820	320	1200	935	160	670	180	1945	730	670	385/330	40	575/740	40	475	925	965	4-φ28	8
	YB280S-4/75					1010				2020			410/850		640/850				995
	YB280M-4/90					1060				2070

型号泵进口-出口-叶轮 (mm)(mm)(mm)	流量 (m 3 /h)	扬程 (m)	配用电机		效率 (%)
型号泵进口-出口-叶轮 (mm)(mm)(mm)	流量 (m 3 /h)	扬程 (m)	型号	功率(KW)	效率 (%)
IH50-32-125	12.5	20	Y90L-2	2.2	60
IH50-32-125	6.3	5	Y801-4	0.55	54
IH50-32-160	12.5	32	Y100L-2	3	54
IH50-32-160	6.3	8	Y801-4	0.55	48
IH50-32-200	12.5	50	Y132S 1-2	5.5	48
IH50-32-200	6.3	12.5	Y802-4	0.75	42
IH50-32-250	12.5	80	Y160M 1-2	11	38
IH50-32-250	6.3	20	Y90S-4	1.5	32
IH65-50-125	25	20	Y100L-2	3	69
IH65-50-125	12.5	50	Y901-4	0.55	64
IH65-50-160	25	32	Y132S 1-2	0.5	65
IH65-50-160	12.5	5	Y802-4	0.75	60
IH65-40-200	25	50	Y132S 2-2	7.5	60
IH65-40-200	12.5	12.5	Y90S-4	1.1	55
IH65-40-250	25	80	Y160M 2-2	15	50
IH65-40-250	12.5	20	Y100L 1-4	2.2	46
IH80-65-125	50	20	Y132S 1-2	5.5	75
IH80-65-125	25	5	Y802-4	0.75	71
IH80-65-160	50	32	Y132S 2-2	7.5	73
IH80-65-160	25	8	Y90L-4	1.5	69
IH8050-200	50	50	Y160M 2-2	15	69
IH80-50-200	25	12.5	Y100L 1-4	2.2	65
IH80-50-250	50	80	Y180M-2	22	63
IH80-50-250	25	20	Y100L 2-4	3	60
IH80-50-315	50	125	Y200L 2-2	37	54
IH80-50-315	25	32	Y132S-4	5.5	52
IH100-80-125	100	20	Y160M 1-2	11	78
IH100-80-125	50	5	Y90L-4	1.5	75
IH100-80-160	100	32	Y160M 2-2	15	78
IH100-80-160	50	8	Y100L 1-4	2.2	75
IH100-65-200	100	50	Y180M-2	22	76
IH100-65-200	50	12.5	Y112M-4	4	73
IH100-65-250	100	80	Y200L 2-4	37	72
IH100-65-250	50	20	Y132S-4	5.5	69
IH100-65-315	100	125	Y280S-2	75	66
IH100-65-315	50	32	Y160M-4	11	63
IH125-100-200	200	50	Y225M-2	45	81
IH125-100-200	100	12.5	Y132M-4	7.5	76
IH125-100-250	200	80	Y280S-2	75	78
IH125-100-250	100	20	Y160M-4	11	76
IH125-100-315	100	32	Y160L-4	15	73
IH125-100-400	100	50	Y200L-4	30	65
IH150-125-250	200	20	Y180M-4	18.5	81
IH150-125-315	200	32	Y200L-4	30	79
IH200-150-250	400	20	Y225S-4	37	79
IH200-150-315	400	32	Y225M-4	45	79
IH200-150-400	400	50	Y280S-4	75	77

高品质泵浦专业制造

全套工程流体解决方案
