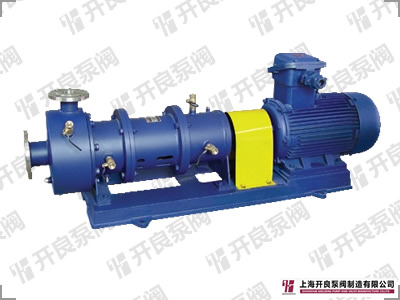

产品名称：CQB-G高温磁力泵

产品概述

CQB-G型高温保温泵采用多重循环冷却结构，保证了原动力和磁传动的可靠性和稳定性，同时采用柱销联轴器减少了泵的噪音和震动，便拆式和柱销联轴器同时使用，使泵的结构增长，更有利于泵的散热。同时，也十分方便用户的维修或更换零件，在泵的外转子部分还设计了散热风叶，确保磁钢的稳定性。本系列泵适用于输送高温介质，温度≤300℃。

CQB-G高温磁力泵广泛应用与石油、化工、冶金、食品、水处理、国防、制药、电镀、环保等行业，是输送高温类易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。适用于输送系统工作压力小于1.6MPA，温度不超过100度，密度不大雨1600KG/M，粘度不大于30的不含硬颗粒和纤维的液体。

CQB-G高温磁力泵，适用于输送系统工作压力小于1.6MPA，温度不超过280度，密度不大于1840KG/，粘度不大于30/的不喊硬颗粒和纤维的液体。

型号意义

型号	口径(mm)		流量 (L/min)	扬程	气蚀余粮（NPSH）r(m)	电机功率 KW	转速 (r/min)	电压 (V)
型号	进口	出口	流量 (L/min)	扬程	气蚀余粮（NPSH）r(m)	电机功率 KW	转速 (r/min)	电压 (V)
CQB32-20-125G	32	20	3.2	20	4.5	1.5	2900	380
CQB32-20-160G	32	20	3.2	32	4.5	2.2	2900	380
CQB40-25-125G	40	25	6.3	20	4.5	2.2	2900	380
CQB40-25-160G				32	4.5	3	2900	380
CQB40-25-200G				50	4.5	5.5	2900	380
CQB50-32-125G	50	32	12.5	20	4.0	3	2900	380
CQB50-32-160G				32	4.0	4	2900	380
CQB50-32-200G				50	4.0	7.5	2900	380
CQB50-32-250G				80	4.0	15	2900	380
CQB65-50-125G	65	50	25	20	4.0	5.5	2900	380
CQB65-50-160G		50		32	4.0	7.5	2900	380
CQB65-40-200G		40		50	4.0	15	2900	380
CQB65-40-250G		40		80	4.0	22	2900	380
CQB80-65-125G	80	65	50	20	3.5	7.5	2900	380
CQB80-65-160G		65		32	3.5	15	2900	380
CQB80-50-200G		50		50	3.5	22	2900	380
CQB80-50-250G		50		80	3.5	37	2900	380
CQB100-80-125G	100	80	100	20	3.2	15	2900	380
CQB100-80-160G		80		32	3.2	22	2900	380
CQB100-65-200G		65		50	3.2	37	2900	380
CQB100-65-250G		65		80	3.2	55	2900	380

CQB-G型结构图

CQB-G型安装图

型号	口径(mm)		流量 (L/min)	扬程	气蚀余粮（NPSH）r(m)	电机功率 KW	转速 (r/min)	电压 (V)
型号	进口	出口	流量 (L/min)	扬程	气蚀余粮（NPSH）r(m)	电机功率 KW	转速 (r/min)	电压 (V)
CQB32-20-125G	32	20	3.2	20	4.5	1.5	2900	380
CQB32-20-160G	32	20	3.2	32	4.5	2.2	2900	380
CQB40-25-125G	40	25	6.3	20	4.5	2.2	2900	380
CQB40-25-160G				32	4.5	3	2900	380
CQB40-25-200G				50	4.5	5.5	2900	380
CQB50-32-125G	50	32	12.5	20	4.0	3	2900	380
CQB50-32-160G				32	4.0	4	2900	380
CQB50-32-200G				50	4.0	7.5	2900	380
CQB50-32-250G				80	4.0	15	2900	380
CQB65-50-125G	65	50	25	20	4.0	5.5	2900	380
CQB65-50-160G		50		32	4.0	7.5	2900	380
CQB65-40-200G		40		50	4.0	15	2900	380
CQB65-40-250G		40		80	4.0	22	2900	380
CQB80-65-125G	80	65	50	20	3.5	7.5	2900	380
CQB80-65-160G		65		32	3.5	15	2900	380
CQB80-50-200G		50		50	3.5	22	2900	380
CQB80-50-250G		50		80	3.5	37	2900	380
CQB100-80-125G	100	80	100	20	3.2	15	2900	380
CQB100-80-160G		80		32	3.2	22	2900	380
CQB100-65-200G		65		50	3.2	37	2900	380
CQB100-65-250G		65		80	3.2	55	2900	380
