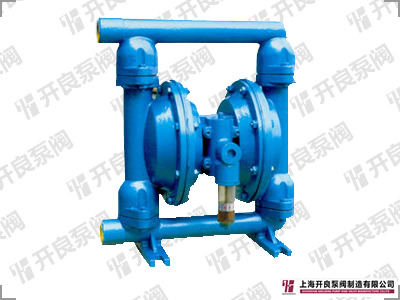

QBY型气动隔膜泵
 产品名称:QBY型气动隔膜泵
点击这里给我发消息



产品概述

QBY型气动隔膜泵,对于各种腐蚀性液体,带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓库油回收、临时倒罐等液体均能予以抽光吸尽。泵体过流部件材质采用不锈钢、铝合金、铸铁、工程塑料,隔膜根据不同液体分别采用丁晴橡胶、氟橡胶、氯丁橡胶、聚四氟乙烯及聚全氟乙丙烯(F46)。

QBY系列气动隔膜泵,采用压缩空气,蒸汽,工业废气为动力源,吸程7m,扬程0-50m,流量0.8-40 m3/h无级可调


  产品特点

1、无轴封、无泄漏、流道宽敞,所以输送含颗粒,高粘度(粘度可达1万厘泊),易挥发和腐蚀性介质时,不会造成环境污染和危害人身安全。
2、无旋转部件,通过性能好,允许通过最大颗粒直径达10mm。液体无剪切流动,泵自身部件磨损小。对输送物损伤小,可输送污泥和生命体如小鱼苗之类。
3、不需灌引水,自吸能力强,吸程高达7m,长时间干呼吸,对泵不损坏。一旦超负荷,泵便会自动停机,负荷恢复正常时,能自动启动运行,具有自我保护功能(电动泵无此功能)。
4、气动泵扬程达50m,电动泵达30m,出口压力最大可达0.6mpa。扬程、流量可通过气阀开度实现无级调节,气压调节在1-7kgf/cm2之间。电动泵无此功能,进口需装调节阀控制。
5、气动泵可以浸没在介质中工作,无电源通过,安全可靠(电动泵无此性能)。
6、气动泵不需电源,更适合易燃、易爆场合的介质输送。



型号 最大流量
(m3/h)
吸程
(m)
最高扬程
(m)
最大允许通过颗粒直径
(mm)
最大供气压力(MPa)
QBY-10 0.8 5 50 1 0.7
QBY-15 1.0 5 50 1 0.7
QBY-25 2.4 7 50 2.5 0.7
QBY-40 8.0 7 50 4.5 0.7
QBY-50 12 7 50 8 0.7
QBY-65 16 7 50 8 0.7
QBY-80 24 7 50 10 0.7
QBY-100 30 7 50 10 0.7
