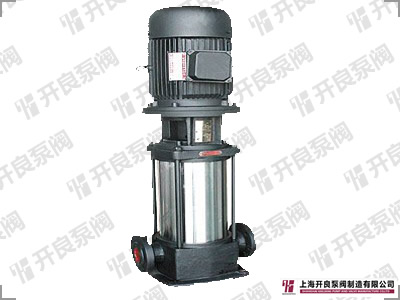

GDLF型不锈钢多级离心泵
 产品名称:GDLF型不锈钢多级离心泵
点击这里给我发消息



  产品概述

GDLF型不锈钢多级管道离心泵是我单位在国内外优秀泵型之基础上结合用户的使用要求及消防有关标准,并根据JB/TQ6435-92标准设计制造的新一代产品。


  产品特点

GDLF型泵采用立式节段式外加不锈钢壳体结构,使得泵的进出口位于同一水平线上且口径相同,能象阀门一样安装于管路之中,它同时集中了多级泵之高压,立式泵之占地面积小及管道泵之安装方便的优点,同时由于采用了优秀的水力模型,所以还具有高效节能,运行平稳等优点,且轴封采用耐磨机械密封,无泄漏使用寿命长。为了能更好地满足用户的要求,本单位还开发了出水口位于上部的GDLB型,它除拥有GDL、GDLS的一切优点外,更为您更换机械密封等易损件提供了更加方便,快捷、省力的途径,使本型泵更无忧运行与维护。


  产品用途

GDLF型泵适用于高压运行系统中输送清水或物理化学性质的液体,如高层建筑给水、锅炉给水、消防系统等输送或管道增压之用。

GDLF型泵采用整体不锈钢(ZG1Cr18Ni9Ti)材质制造,适用于化工、食品、酿造、制药、纺织等行业。根据用户的要求可定制不锈钢306或316L材质。


  工作条件

a) 本型泵 可输送清水或物理化学性质类似于清水的液体;
b) 温度范围:-15℃~+120℃;
c) 工作压力:最大压力2.5MPa,即系统压力=入口压力+闭阀工作时压力<2.5MPa;
d) 周围环境的温度应低于40℃,相对湿度不超过95%;
e) 输送含腐蚀性介质及热液体时,请于订货时提出,以便采用特殊材质满足使用要求。


  型号意义

例如:80GDLF36-12X5
80-进出口直径(mm)
GDLF- 立式不锈钢多级管道离心泵
12-单级扬程(m)
36-设计点名义流量(m3/h)

型 号 进出
口径
流 量
(m3/h)
扬 程
(m)
转 速
(r/min)
效 率
(%)
电机功率
(kw)
汽蚀
余量
重量
(kg)
25GDLF2-12×3 25 2 36 30 2900 1.1 1.7 58
25GDLF2-12×4 48 1.1 62
25GDLF2-12×5 60 1.5 68
25GDLF2-12×6 72 1.5 72
25GDLF2-12×7 84 2.2 78
25GDLF2-12×8 96 2.2 82
25GDLF2-12×9 108 2.2 86
25GDLF2-12×10 120 3.0 98
25GDLF2-12×11 132 3.0 102
25GDLF2-12×12 144 3.0 106
25GDLF4-11×3 25 4 33 40 2900 1.1 1.7 58
25GDLF4-11×4 44 1.5 65
25GDLF4-11×5 55 2.2 72
25GDLF4-11×6 66 2.2 76
25GDLF4-11×7 77 3.0 86
25GDLF4-11×8 88 3.0 90
25GDLF4-11×9 99 3.0 94
25GDLF4-11×10 110 4.0 110
25GDLF4-11×11 121 4.0 114
25GDLF4-11×12 132 4.0 118
25GDLF4-11×13 143 4.0 122
40GDLF6-12×3 40 6 36 52 2900 1.5 1.7 72
40GDLF6-12×4 48 2.2 78
40GDLF6-12×5 60 2.2 82
40GDLF6-12×6 72 3.0 92
40GDLF6-12×7 84 3.0 96
40GDLF6-12×8 96 4.0 112
40GDLF6-12×9 108 4.0 116
40GDLF6-12×10 120 4.0 120
40GDLF6-12×11 132 5.5 140
40GDLF6-12×12 144 5.5 146
50GDLF12-15×2 50 12 30 56 2900 2.2 1.8 113
50GDLF12-15×3 45 3.0 129
50GDLF12-15×4 60 4.0 149
50GDLF12-15×5 75 5.5 181
50GDLF12-15×6 90 5.5 190
50GDLF12-15×7 105 7.5 204
50GDLF12-15×8 120 7.5 212
50GDLF12-15×9 135 11 265
50GDLF12-15×10 150 11 273
50GDLF18-15×2 50 18 30 62 2900 3.0 1.8 122
50GDLF18-15×3 45 4.0 142
50GDLF18-15×4 60 5.5 175
50GDLF18-15×5 75 7.5 189
50GDLF18-15×6 90 7.5 198
50GDLF18-15×7 105 11 252
50GDLF18-15×8 120 11 261
50GDLF18-15×9 135 15 280
50GDLF18-15×10 150 15 289
65GDLF24-12×2 65 24 44 65 2900 3.0 3.0 131
