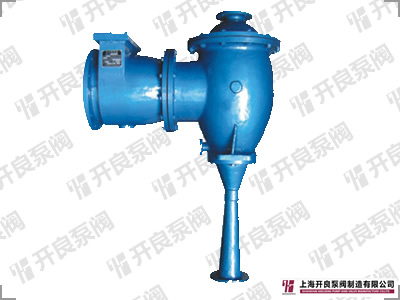

W水力喷射器
 产品名称:W水力喷射器
点击这里给我发消息


  产品概述

W水力喷射器是综合国内同类产品之优点革新制造的,是一种具有抽真空、冷凝、排水等三种有效能的机械装置。其工作原理是利用一定压力水流通过对称均布成一定倾斜的喷咀喷出,聚合在一个焦点上,由于喷射水流较高,于是周围形成负压使器室内产生真空。另外由于二次蒸汽与喷射水流直接接触,进行热交换,绝大部分的蒸汽凝结成水,小量未被冷凝的蒸汽与不凝结的气体亦由于与高速喷射水流互相磨擦,混合挤压,通过扩压管被排除,使器室内形成更高的真空。

备注:⑴各种型号,安装高度﹥4.5M,器体水压试验6kg/cm2无渗漏。
⑵易损件我单位长期均有供应,如需配套水泵,请订货时说明。
⑶不锈钢水力喷射器,是一种高强度耐酸,防腐抽真空设备。




  产品用途

水力喷射器应用极为广泛,主要适用于真空与蒸发系统,进行真空蒸发、真空过滤、真空结晶、干燥、脱臭等工艺,是制糖、制药、化工、食品、制盐、味精、牛奶、发酵、酿造、轻工、国防部门广泛需要的设备。
根据广大用户的要求,近年来不断改进设计,采用多喷咀与汽环(导向盘)等结构,并用SLS水泵上水,改低位安装,更加完善与提高了其工作性能,具有较高的实用价值,是目前国内理想的真空冷凝设备,深受各地用户单位的好评。


型 号 蒸发量
立升/小时
真空度毫米
泵柱(Mpa)
喷 嘴
(只)
扬 程
(m)
流 量
(m3/h)
配套多级离心泵
W-100 100 680-720 3 45 18 50D8×5
W-200 200 680-720 3 45 18 50D8×5
W-300 300 680-720 3 45 18 50D8×5
W-400 400 680-720 4 45 18 508×6
W-500 500 680-720 4 45 32 80D12×4
W-600 600 680-720 7 45 32 80D12×4
W-700 700 680-720 7 45 32 80D12×4
W-800 800 680-720 7 45 32 80D12×5
W-900 900 680-720 6 50 32 80D12×5
W-1000 1000 680-720 6 50 32 80D12×5
W-1200 1200 680-680 6 50 32 80D12×6
W-1500 1500 680-680 7 50 108 125D25×2
W-1800 1800 680-680 7 50 108 125D25×2
W-2000 2000 680-680 7 50 108 125D25×2
W-2500 2500 680-680 7 50 108 125D25×3
W-3000 3000 680-680 12 50 108 125D25×4
