CQF型工程塑料磁力泵

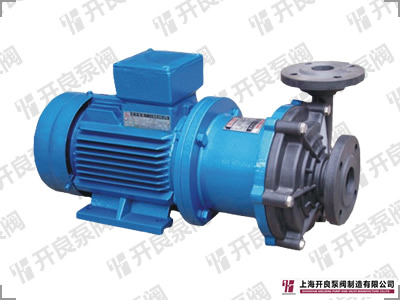

 产品名称:CQF型工程塑料磁力泵
点击这里给我发消息



  CQF型工程塑料磁力泵概述

CQF型工程塑料磁力泵是将永磁联轴器的工作原理用于离心泵的新产品,设计合理,工艺先进,具有全密封,无泄漏,耐腐蚀的特点,其性能达到国外同类产品的先进水平。

CQF型工程塑料磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵的机械密封无法避免的跑,冒,滴之蔽病,磁力泵选用耐腐蚀,钢玉陶磁,增强聚丙稀作为制造材料,因此它具有良好的抗腐蚀性能,并可以使实输送介质免受污染。

CQF型工程塑料磁力泵结构紧凑,外型美观,体积小,躁声低,运行可靠,使用维修方便。可广泛用于化工,制药,石油,电镀,食品,电影照相洗印,科研机构,国防工业等单位抽送酸,碱液,油类稀有贵重液,毒液,挥发性液体,以及循环水设备配套,过率机配套。特别是易漏,易燃,易爆液体的抽送。防爆电动机选用此泵则更为理想。


  CQF型工程塑料磁力泵工作条件

过流部件材质:PP(增强聚丙烯)
联接方式:软管、活接、法兰
流量Q:0.9~27m3/h
扬程H:3~35m
功率N:0.025~7.5kw
介质的运动粘度:≦30×10-6m3/s
介质温度t:℃~60℃


  CQF型工程塑料磁力泵结构说明

CQF型工程塑料磁力泵结构图
1
泵 壳
2
静 环
3
动 环
4
叶 轮
5
密封圈
6
隔 板
7
隔离套
8
外磁钢总成
9
内磁钢总成
10
泵 轴
11
轴 套
12
联接架
13
电 机






  CQF型工程塑料磁力泵型号意义

例如:40CQF-20
40-泵进口直径(mm)
CQ-磁力驱动泵
F-工程塑料
20-工作扬程(m)


  订购注意事项

一、工程塑料磁力泵产品名称与型号,工程塑料磁力泵管道口径,工程塑料磁力泵使用扬程(m),工程塑料磁力泵电机功率(KW),工程塑料磁力泵电机转速(r/min),工程塑料磁力泵电压〔V〕,工程塑料磁力泵使用的吸程(m),工程塑料磁力泵使用的介质名称、比重、粘度、腐蚀性、毒性。

二、若已经由设计单位选定我公司的工程塑料磁力泵型号,请按工程塑料磁力泵型号直接向开良泵阀公司营销部订购。

三、请尽量提供详细的产品使用要求,以便我们选型的正确性,提高使用的最高效率。

型 号 口径 流量 (m3/h) 扬程 (m) 电机功率 (kW) 电 压 (V) 材 质
进口(mm) 出口(mm)
10CQF-3 10 8 0.9 3 0.01 220 工 程 塑 料
14CQF-5 14 10 1.2 5 0.12 220/380
16CQF-8 15 15 1.5 8 0.12 220/380
20CQF-12 25 18 3 12 0.37 220/380
25CQF-15 25 20 6.6 15 1.1 380
32CQF-15 32 25 6.6 15 1.1 380
32CQF-25 32 25 6.6 25 1.1 380
40CQF-20 40 32 10.8 20 2.2 380
50CQF-25 50 40 14.4 25 3 380
50CQF-32 50 40 13.2 32 4 380
65CQF-25 65 50 25 25 5.5 380
65CQF-32 65 50 25 32 5.5 380
注:表中20CQF-12---65CQF-32都可配防爆电机
