一、功能简介

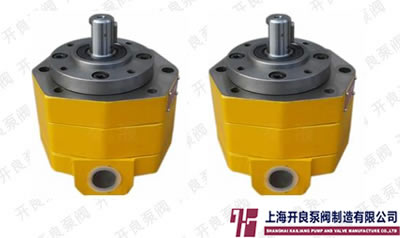

BB-B系列摆线齿轮油泵，是一种容积式内啮合齿轮油泵，由于结构简单，噪音低，输油稳，自吸性能好，广泛应用于液压机的静压轴承装置、机床的液压系统作动力源，也可用作输油泵、润滑泵、燃油泵用。

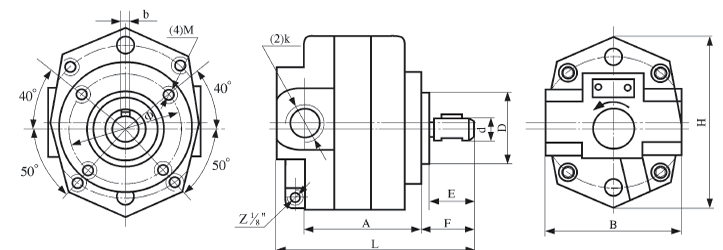

二、外形及安装尺寸
三、型号说明
四、技术参数
|
型号 |
额定容量
L/min
|
额定压力
MPa |
额定转速
r/min |
压力脉动
MPa |
容积效率
ηv% |
驱动功率
kw |
|
BB-B4 |
4 |
2.5 |
1450 |
±0.15 |
≥80 |
0.21 |
|
BB-B6 |
6 |
0.31 |
|
BB-B10 |
10 |
≥90 |
0.51 |
|
BB-B16 |
16 |
0.82 |
|
BB-B20 |
20 |
1.02 |
|
BB-B25 |
25 |
1.30 |
|
BB-B32 |
32 |
1.65 |
|
BB-B40 |
40 |
2.10 |
|
BB-B50 |
50 |
2.60 |
|
BB-B63 |
63 |
3.30 |
|
BB-B80 |
80 |
4.10 |
|
BB-B100 |
100 |
5.10 |
|
BB-B125 |
125 |
6.50 |
五、技术规格
|
型号 |
A |
B |
E |
F |
H |
L |
D(f8) |
d(h7) |
Φ |
B |
M |
K |
|
BB-B4 |
50 |
75 |
25 |
30 |
92 |
94 |
Φ35 |
Φ12 |
Φ50 |
4 |
M6 |
Z3/8" |
|
BB-B6 |
55 |
99 |
|
BB-B10 |
64 |
108 |
|
BB-B16 |
72 |
95 |
30 |
35 |
117 |
127 |
Φ50 |
Φ16 |
Φ65 |
5 |
M8 |
Z3/4" |
|
BB-B20 |
76 |
131 |
|
BB-B25 |
81 |
136 |
|
BB-B32 |
88 |
143 |
|
BB-B40 |
85 |
115 |
32 |
37 |
134 |
144 |
Φ55 |
Φ22 |
Φ80 |
6 |
M8 |
Z3/4" |
|
BB-B50 |
90 |
149 |
|
BB-B63 |
97 |
156 |
|
BB-B80 |
102 |
135 |
40 |
46 |
154 |
175 |
Φ70 |
Φ30 |
Φ95 |
8 |
M8 |
进口Z3/4"
出口Z1" |
|
BB-B100 |
109 |
182 |
|
BB-B125 |
118 |
191 |
注：输送介质有腐蚀时，如胶水、涂料、油漆等，订货时说明或选项用我厂的BB-BN※H1型填料密封油泵。可根据客户要求设计制造。
